RF(무선 주파수) 방사는 레이더 시스템이 표적까지의 거리, 방위각, 고도, 속도 정보를 얻기 위해 사용하는 전자기파입니다. 이 전자기파는 주파수, 파장, 편파라는 세 가지 핵심 특성으로 정의되며, 대기 상태에 따라 전파 경로가 크게 달라질 수 있습니다.

레이더의 기본 원리를 이해할 때 가장 먼저 접하는 개념이 바로 RF 방사의 특성입니다. 전자기파는 전기장과 자기장이 서로 수직을 이루며 진행 방향과도 직각을 이루는 형태로 공간을 이동합니다. 이때 전기장의 방향이 어떻게 정렬되어 있느냐에 따라 편파가 결정되는데, 이는 안테나 설계와 신호 수신에 직접적인 영향을 줍니다.

레이더 RF 신호의 주파수와 파장, 어떤 관계일까

RF 에너지의 주파수는 1초 동안 전파가 몇 사이클을 완성하는지를 나타내며, 단위는 헤르츠(Hz)입니다. 대부분의 레이더 시스템은 수백만 헤르츠에서 수십억 헤르츠 대역을 사용하는데, 일반적인 레이더는 0.2GHz에서 200GHz 사이의 마이크로파 영역에서 작동합니다.

파장은 공간에서 사인파의 마루와 마루 사이 물리적 거리를 의미합니다. 주파수와 파장은 반비례 관계에 있어서 주파수가 높아질수록 파장은 짧아지며, 레이더 신호의 파장은 주로 센티미터나 밀리미터 단위로 측정됩니다. 이 관계는 레이더의 해상도와 탐지 거리를 결정하는 중요한 요소로 작용합니다.

레이더 RF 신호의 주파수와 파장, 어떤 관계일까
레이더 RF 신호의 주파수와 파장, 어떤 관계일까

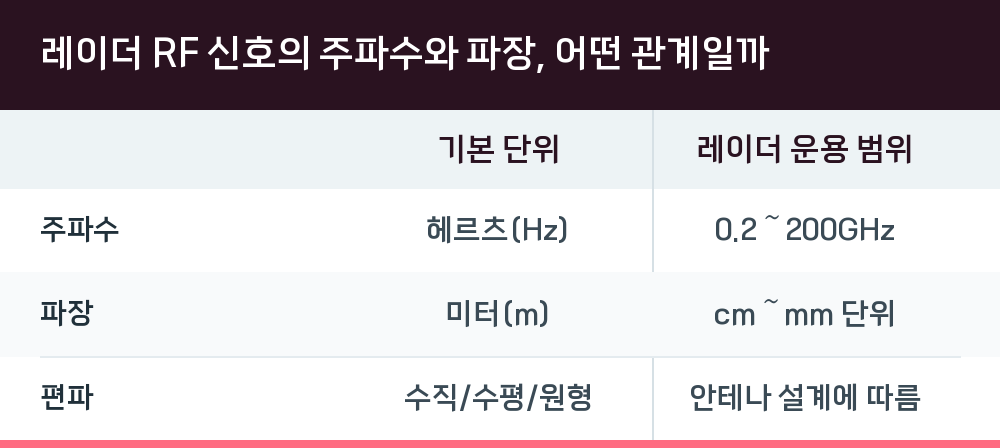

특성 기본 단위 레이더 운용 범위
주파수 헤르츠(Hz) 0.2~200GHz
파장 미터(m) cm~mm 단위
편파 수직/수평/원형 안테나 설계에 따름

편파의 종류와 수신 성능에 미치는 영향

편파는 전파가 공간을 이동할 때 전기장이 어떤 방향으로 진동하는지를 나타내는 개념입니다. 전기장이 지면에 대해 수직으로 진동하면 수직 편파, 수평으로 진동하면 수평 편파라고 합니다. 이 외에도 전기장의 방향이 시간에 따라 회전하면서 원형 궤적을 그리는 원형 편파가 있으며, 회전 방향에 따라 우향 원형 편파와 좌향 원형 편파로 구분됩니다.

안테나는 특정 편파를 수신하도록 설계되기 때문에, 송신된 신호와 반대되는 편파를 가진 신호는 제대로 수신하기 어렵습니다. 예를 들어 수직 편파로 설계된 안테나는 수평 편파로 들어오는 위협 신호를 잘 포착하지 못할 수 있습니다.

편파의 종류와 수신 성능에 미치는 영향
편파의 종류와 수신 성능에 미치는 영향

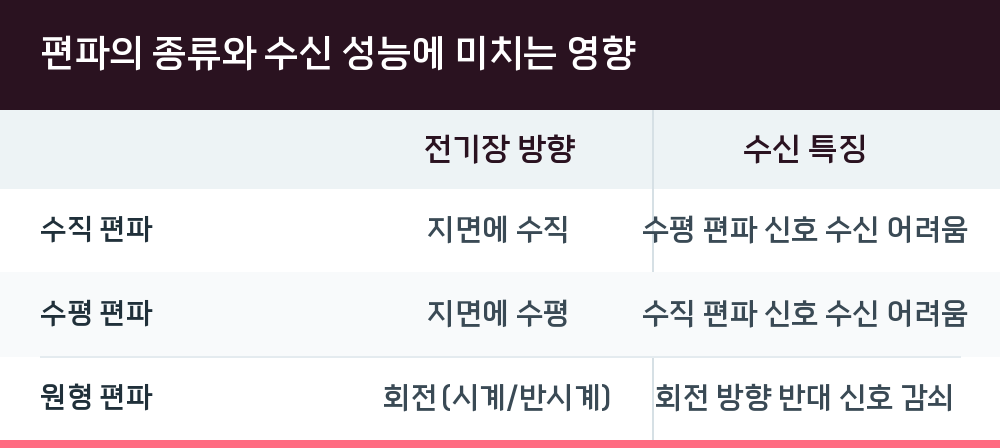

편파 유형 전기장 방향 수신 특징
수직 편파 지면에 수직 수평 편파 신호 수신 어려움
수평 편파 지면에 수평 수직 편파 신호 수신 어려움
원형 편파 회전(시계/반시계) 회전 방향 반대 신호 감쇠

도플러 효과가 레이더 탐지에 활용되는 원리

도플러 효과는 RF 파동이 이동하는 표적에 반사될 때 주파수가 변화하는 현상을 말합니다. 정지해 있는 표적에서 반사되는 신호는 송신 주파수와 동일한 주파수를 가지지만, 레이더 쪽으로 다가오거나 멀어지는 표적의 경우 반사 신호의 주파수가 송신 주파수와 달라집니다. 레이더 시스템은 이 주파수 변화량을 분석하여 표적의 속도를 계산합니다.

이 원리를 이용하면 움직이는 표적과 고정된 클러터(지형지물, 건물 등에서 오는 불필요한 반사파)를 구분할 수 있습니다. 도플러 편이를 측정하는 능력은 특히 공중 표적이나 지상 이동 차량을 탐지하는 군사용 레이더와 교통 단속용 레이더에서 핵심적인 역할을 합니다.

대기 굴절이 레이더 전파 경로를 바꾸는 방식

지구 대기는 고도에 따라 온도, 기압, 수증기량이 변하기 때문에 RF 파동의 전파 속도도 고도에 따라 달라집니다. 이러한 속도 차이로 인해 전파가 휘어지는 현상을 굴절이라고 하며, 굴절률은 고도가 높아질수록 감소합니다. 이는 곧 RF 파동의 속도가 고도가 높아질수록 빨라진다는 것을 의미합니다.

굴절은 주로 지상 기반 레이더가 낮은 앙각, 특히 지평선 부근을 주시할 때 영향을 미칩니다. 고도각 5도 이상에서는 굴절의 영향이 미미해져서 레이더 운용에 큰 문제를 일으키지 않습니다. 굴절의 영향을 예측하기 위해 굴절률을 확대 표현한 굴절도(refractivity)라는 개념이 사용됩니다.

덕팅 현상으로 레이더 탐지 범위가 비정상적으로 늘어나는 이유

비정상 전파는 대기 조건에 따라 RF 파동이 평소보다 훨씬 멀리 전파되어 레이더의 탐지 범위를 확장시키는 현상입니다. 가장 흔한 비정상 전파 현상은 초과굴절(superrefraction) 또는 덕팅(ducting)이라고 부르며, 이는 대기의 굴절률이 고도에 따라 급격히 감소할 때 발생합니다. 온도가 고도에 따라 증가하는 온도 역전층이 뚜렷하게 형성되거나 수증기량이 급격히 줄어들 때 이러한 조건이 만들어집니다.

덕트는 마치 도파관처럼 작용하여 RF 파동을 가두고, 전파가 정상적인 경우보다 훨씬 먼 거리까지 진행하게 만듭니다. 하지만 덕트 내부에서 탐지 범위가 확장되는 대신 덕트 외부 경로에서는 오히려 레이더 커버리지가 줄어드는 현상이 나타나는데, 이렇게 줄어든 영역을 레이더 홀(radar hole)이라고 합니다.

덕팅 현상으로 레이더 탐지 범위가 비정상적으로 늘어나는 이유
덕팅 현상으로 레이더 탐지 범위가 비정상적으로 늘어나는 이유

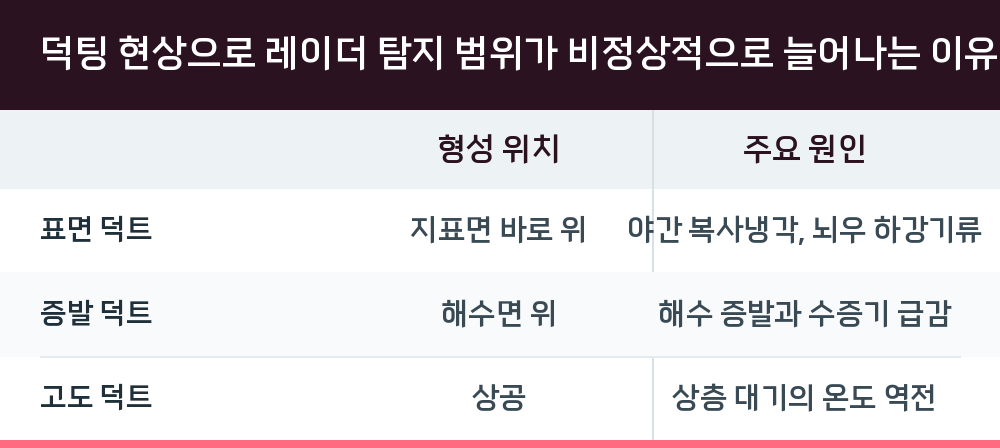

덕트 유형 형성 위치 주요 원인
표면 덕트 지표면 바로 위 야간 복사냉각, 뇌우 하강기류
증발 덕트 해수면 위 해수 증발과 수증기 급감
고도 덕트 상공 상층 대기의 온도 역전

대기 감쇠가 RF 신호에 미치는 영향과 주파수별 차이

맑은 대기에서도 RF 에너지의 일부는 산소와 수증기 분자에 흡수되어 열로 변환되는데, 이를 대기 감쇠라고 합니다. 감쇠의 정도는 주파수에 따라 크게 달라지며, 주파수가 1GHz 미만인 경우 대기 감쇠는 실질적으로 무시할 수 있는 수준입니다. 반면 10GHz를 초과하는 주파수에서는 감쇠 효과가 뚜렷하게 나타나기 시작합니다.

수증기 함량이 많은 지역이나 해상에서 운용되는 레이더는 고주파수 대역에서 신호 손실이 더 클 수 있습니다. 이러한 이유로 장거리 탐지가 필요한 레이더 시스템은 비교적 낮은 주파수를 사용하는 경향이 있으며, 고주파수 대역은 정밀한 근거리 탐지가 필요한 용도에 적합합니다.
