기어는 회전 운동을 전달하면서 속도·토크·방향을 바꾸는 기계 요소입니다. 같은 축 사이에서 힘을 나란히 옮기는 스퍼기어, 치면이 비스듬해 소음과 진동을 줄인 헬리컬 기어, 직각으로 만나는 두 축을 연결하는 베벨기어가 대표적입니다. 어떤 기어를 고르느냐에 따라 감속비, 축 배치, 소음 수준, 가공 난이도가 달라지므로 용도에 맞춰 종류를 먼저 정하는 것이 설계의 출발점입니다.
기어가 속도와 토크를 바꾸는 원리
기어의 기본 역할은 원하는 속도, 토크, 방향을 얻기 위해 회전 운동을 전달하거나 변형하는 것입니다. 움직이는 부분 사이에서 맞물려 회전 특성을 조절한다는 점이 핵심이며, 이 원리 위에서 잇수와 압력각 같은 규격이 결정됩니다.
설계 실무에서는 잇수(T)와 압력각이 기준값으로 쓰입니다. 참고 자료에 따르면 베벨기어는 보통 16T, 20T, 25T, 30T 등으로 잇수를 구분하고, 모듈은 M1～M5, 압력각은 20도, 속비는 1:1 형태가 기본으로 언급됩니다. 재질은 S45C, SCM415, MC901 등이 주로 사용됩니다.
- 잇수(T): 기어 이빨의 개수, 속비를 좌우하는 기준
- 압력각: 일반적으로 20도가 표준으로 쓰임
- 모듈(M): 이빨 크기를 결정하는 단위, M1～M5 예시
- 재질: S45C, SCM415, MC901 등
스퍼기어, 헬리컬 기어, 베벨기어는 무엇이 다른가
스퍼기어는 기어 축에 평행하게 배열된 직선형 톱니를 가진 부품입니다. 평행한 두 축 사이에서 운동과 동력을 효율적으로 전달하기 때문에 여러 기계의 기본 요소로 쓰이며, 구조가 단순하고 신뢰성이 높다는 특성이 있습니다.
헬리컬 기어는 치면이 비스듬하게 물리는 형태로, 실제 정비 현장에서는 마모된 기어를 복원 제작하는 사례가 있습니다. 참고 자료에는 M4 헬리컬기어의 치면과 축을 확인해 복원 제작을 검토한 작업이 소개되어 있습니다. 동일 규격의 새 제품을 바로 구하기 어려울 때 기존 기어를 기준으로 형상과 치수를 확인해 새로 만드는 방식입니다.
베벨기어는 축이 직각으로 만나는 구조에서 동력을 전달합니다. 감속장치를 조사할 때 평기어, 베벨기어 등을 확인하고 감속비율을 실측한다는 점이 자료에 명시되어 있으며, 천창 구동이나 파이널 드라이브처럼 방향 전환이 필요한 곳에 적용됩니다.

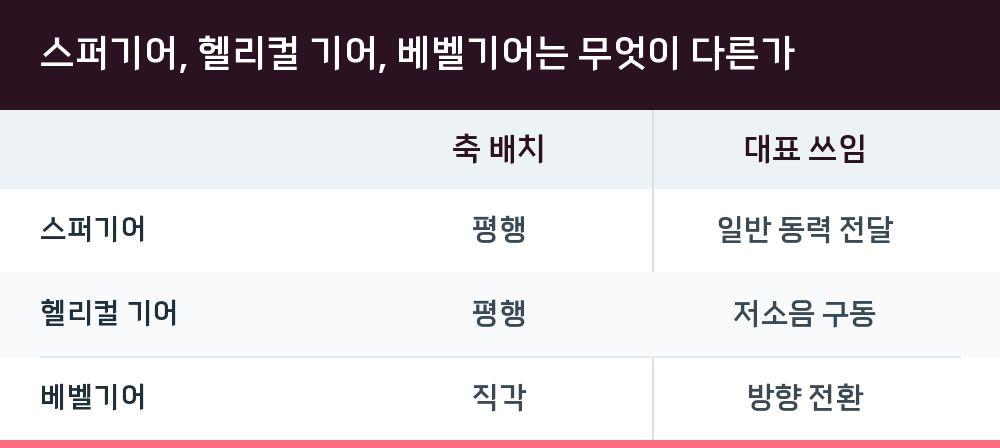

| 구분 | 축 배치 | 대표 쓰임 |
|---|---|---|
| 스퍼기어 | 평행 | 일반 동력 전달 |
| 헬리컬 기어 | 평행 | 저소음 구동 |
| 베벨기어 | 직각 | 방향 전환 |
기어 규격을 확인할 때 챙길 항목
기존 기어를 교체하거나 새로 설계할 때는 규격 확인이 먼저입니다. 참고 자료에서 확인되는 기준값은 잇수, 모듈, 압력각, 속비, 재질이며, 이 값이 맞지 않으면 맞물림 자체가 성립하지 않습니다.
감속장치를 다루는 자료에서는 감속기어의 종류를 조사하고 감속비율을 실측하도록 안내합니다. 명판이 남아 있다면 정격출력과 상용회전수 같은 기재사항을 함께 확인하는 것이 좋습니다.
- 잇수와 모듈이 맞는지 확인
- 압력각이 20도 기준인지 대조
- 속비와 감속비율 실측
- 재질 등급 확인
기어 설계와 복원 제작 순서
현장에서 기어를 복원하거나 새로 설계할 때 따라가는 흐름은 다음과 같습니다.
- 기존 기어의 치면과 축 상태를 확인합니다.
- 잇수, 모듈, 압력각, 속비를 측정합니다.
- 재질과 사용 환경을 파악합니다.
- 동일 규격 제품 확보가 어려우면 도면을 작성해 제작을 검토합니다.
- 조립 후 맞물림과 소음, 진동을 점검합니다.
이 순서에서 가장 자주 문제가 되는 지점은 규격 측정입니다. 특히 마모가 진행된 기어는 원래 치수가 변형되어 있어, 명판이나 성능설명서 같은 근거 자료를 함께 확보하는 편이 안전합니다.
베벨기어가 쓰이는 실제 환경
베벨기어는 방향을 90도로 꺾어야 하는 구동부에 들어갑니다. 참고 자료에서는 천창 구동 방식으로 베벨기어 또는 랙 방식을 제시하고 있고, 차량 파이널 드라이브에서는 하이포이드 베벨 기어 맞물림을 통해 최종 감속비를 형성한다고 설명합니다.
이런 환경은 윤활 관리가 중요합니다. 파이널 드라이브 베벨 기어의 마모를 막기 위해 정기적인 기어오일 교환과 마그네틱 플러그 쇳가루 세척이 필수적이라는 내용이 자료에 담겨 있습니다. 고속 주행 시 내부 기어 오일 온도가 100～120도까지 오른다는 언급도 있어, 발열과 윤활을 함께 관리해야 하는 부품임을 알 수 있습니다.
Q. 스퍼기어와 헬리컬 기어 중 무엇을 먼저 검토해야 하나요
축이 평행하고 구조 단순성이 우선이면 스퍼기어가 기본입니다. 소음과 진동을 줄여야 하는 조건이라면 헬리컬 기어를 검토하는 흐름이 일반적입니다.
Q. 기어 재질은 무엇을 기준으로 보나요
참고 자료에서는 S45C, SCM415, MC901 등이 주로 사용된다고 언급됩니다. 하중과 사용 환경에 따라 등급을 정하게 됩니다.
Q. 기어 규격에서 가장 중요한 값은 무엇인가요
잇수, 모듈, 압력각, 속비가 맞물림을 결정하는 핵심 값입니다. 이 중 하나라도 어긋나면 정상적으로 물리지 않습니다.
